L’industrie des semi-conducteurs est au cœur de la technologie moderne, alimentant tout, des smartphones et centres de données aux véhicules électriques et appareils médicaux avancés. À mesure que les architectures de puces deviennent plus petites et les processus de fabrication plus complexes, la demande d'environnements de production ultra-propres et hautement contrôlés continue de s'intensifier. Dans ce contexte, même des processus apparemment mineurs, comme la découpe de tuyaux, peuvent avoir un impact significatif sur la qualité globale de la production.
L'un des outils les plus critiques, mais souvent négligés, dans les installations de fabrication de semi-conducteurs est la machine de découpe orbitale . Conçue pour couper des tuyaux avec précision avec un risque de contamination minimal, la technologie de coupe orbitale joue un rôle essentiel pour garantir l'intégrité des systèmes d'ultra haute pureté (UHP) utilisés tout au long de la production de semi-conducteurs.
Cet article explore la manière dont les machines de découpe orbitale contribuent à la fabrication de semi-conducteurs, leurs applications, leurs avantages et pourquoi elles sont indispensables au maintien des normes des salles blanches et de la fiabilité des processus.
La fabrication des semi-conducteurs est réalisée dans des environnements de salle blanche hautement contrôlés où même les contaminants microscopiques peuvent compromettre la qualité du produit. Dans les nœuds avancés, des particules aussi petites que quelques nanomètres peuvent entraîner des défauts dans les circuits intégrés.
Pour prévenir la contamination, les installations de semi-conducteurs s'appuient sur :
Systèmes de gaz ultra haute pureté (UHP)
Pipelines de livraison de produits chimiques
Systèmes d'eau désionisée (eau DI)
Tuyauterie de vide et d'échappement
Tous ces systèmes nécessitent une tuyauterie extrêmement propre, lisse et précisément alignée. Toute imperfection, telle que des bavures, des particules ou des aspérités, peut introduire une contamination ou perturber l'écoulement du fluide.
C’est pourquoi une découpe précise des tubes, notamment à l’aide d’une machine de découpe orbitale, est essentielle.

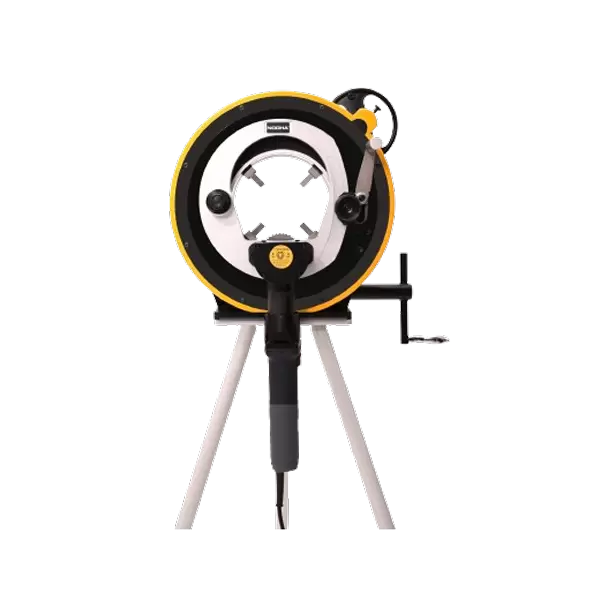

Une machine de découpe orbitale est un outil spécialisé utilisé pour couper des tuyaux et des tubes en faisant tourner une tête de coupe autour de la circonférence du matériau.
Contrairement aux outils de coupe classiques, une machine de découpe de tubes orbitale :
Se fixe solidement sur le tuyau
Effectue un mouvement de coupe contrôlé à 360 degrés
Produit des coupes carrées sans bavures
Minimise la génération de particules
En raison de ces caractéristiques, les machines de découpe orbitale sont largement utilisées dans les industries qui nécessitent des systèmes de tuyauterie ultra-propres et de haute précision, en particulier dans la fabrication de semi-conducteurs.
Les systèmes de gaz UHP sont essentiels dans la fabrication de semi-conducteurs, fournissant des gaz tels que :
Azote (N₂)
Argon (Ar)
Hydrogène (H₂)
Gaz de procédé spéciaux
Ces gaz doivent rester exempts de contamination à tout moment.
Une machine de découpe orbitale pour tuyauterie UHP assure :
Extrémités de tuyaux propres sans génération de particules
Alignement parfait pour le soudage
Connexions sans fuite
Ceci est essentiel pour maintenir la pureté du gaz et garantir la cohérence du processus.
La production de semi-conducteurs implique une large gamme de produits chimiques utilisés dans les processus de gravure, de nettoyage et de dépôt.
Ces produits chimiques sont transportés via des systèmes de canalisations spécialisés qui nécessitent :
Matériaux résistants à la corrosion
Surfaces internes lisses
Articulations de haute précision
L'utilisation d'une machine de découpe orbitale de précision garantit que les tuyaux utilisés dans les systèmes de distribution de produits chimiques répondent à ces exigences strictes.
L'eau DI est largement utilisée dans la fabrication de semi-conducteurs pour nettoyer les plaquettes et les équipements.
Les systèmes de canalisations qui transportent de l’eau déionisée doivent être :
Exempt de contaminants
Lisse et non réactif
Construit avec précision
Une machine de découpe de tuyaux orbitale permet de garantir que toutes les extrémités des tuyaux sont propres et adaptées à un soudage de haute qualité, réduisant ainsi le risque de contamination.
Les usines de fabrication de semi-conducteurs subissent fréquemment des mises à niveau et des extensions. Au cours de ces processus, le maintien de l’intégrité de la salle blanche est essentiel.
Une machine de découpe orbitale portable est souvent utilisée pour la découpe de tuyaux sur site car elle :
Minimise la génération de débris
Réduit les risques de contamination
Permet une coupe précise dans des espaces confinés
Cela le rend idéal pour les environnements de salles blanches.
Les systèmes à vide sont utilisés pour éliminer les gaz et maintenir des conditions de pression contrôlées dans les processus de semi-conducteurs.
Ces systèmes nécessitent :
Tuyauterie étanche
Surfaces internes lisses
Alignement précis
Les machines de découpe orbitale garantissent que les tuyaux répondent à ces exigences, garantissant ainsi des performances de vide fiables.
L’un des plus grands avantages d’une machine de découpe orbitale est sa capacité à minimiser la génération de particules lors de la découpe.
Ceci est crucial dans les environnements semi-conducteurs où même les particules microscopiques peuvent provoquer des défauts.
Une machine de découpe de tubes de précision garantit :
Des coupes parfaitement carrées
Des résultats cohérents sur plusieurs opérations
Erreur humaine réduite
Ce niveau de précision est essentiel pour maintenir l’intégrité du système.
La coupe orbitale a un impact direct sur les performances de soudage.
En utilisant une machine de découpe orbitale pour les tubes en acier inoxydable, les fabricants peuvent réaliser :
Meilleur alignement des soudures
Des articulations plus solides
Risque de fuite réduit
Ceci est particulièrement important dans les systèmes UHP.
Les machines de découpe orbitale sont conçues pour fonctionner dans des environnements de salle blanche, offrant :
Faible rendement de contamination
Processus de découpe contrôlés
Compatibilité avec les protocoles des salles blanches
Des coupes de haute qualité réduisent le besoin de retouches, ce qui conduit à :
Installation plus rapide
Coûts de main-d'œuvre réduits
Augmentation de la disponibilité de la production
Les machines de découpe orbitale doivent traiter une variété de matériaux spécialisés, notamment :
Acier inoxydable 316L (électropoli)
Polymères de haute pureté (par exemple, PFA, PVDF)
Alliages spéciaux
Une machine de découpe de tubes orbitale haute performance garantit des résultats cohérents sur ces matériaux sans introduire de contamination.
Dans la fabrication de semi-conducteurs, les procédés de découpe et de soudage sont étroitement liés.
Flux de travail typique :
Préparation des tuyaux
Découpe à l'aide d'une machine de découpe orbitale
Nettoyage et inspection
Soudage orbital
Validation de la qualité
Cette intégration garantit que les systèmes de tuyauterie répondent aux normes UHP strictes.
Pour maintenir les performances dans les environnements semi-conducteurs :
Nettoyer régulièrement les composants de coupe
Inspecter et remplacer les lames
Calibrer l'alignement de coupe
Suivre des protocoles stricts de maintenance des salles blanches
Un entretien adéquat garantit des performances et une conformité constantes.
Bien que les machines de découpe orbitale offrent de nombreux avantages, il y a quelques considérations à prendre en compte :
Investissement initial plus élevé
Exigences de formation des opérateurs
Accessibilité limitée dans des espaces extrêmement restreints
Cependant, ces défis sont contrebalancés par les avantages à long terme en termes de précision et de propreté.
À mesure que la fabrication de semi-conducteurs évolue, les machines de découpe orbitale progressent également.
Les principales tendances comprennent :
Intégration d'automatisation et de robotique
Optimisation de la découpe basée sur l'IA
Surveillance de la qualité en temps réel
Conceptions améliorées compatibles avec les salles blanches
Intégration de la fabrication intelligente (Industrie 4.0)
Ces innovations amélioreront encore l’efficacité et la fiabilité.
La machine de découpe orbitale joue un rôle essentiel dans la production de semi-conducteurs en garantissant la précision, la propreté et la fiabilité des systèmes de tuyauterie. De la livraison de gaz UHP aux systèmes d'eau DI en passant par la construction de salles blanches, la technologie de coupe orbitale prend en charge chaque étape de la fabrication des semi-conducteurs.
En minimisant les risques de contamination, en améliorant la qualité du soudage et en améliorant l'efficacité opérationnelle, les machines de découpe orbitale sont devenues des outils indispensables dans les usines de fabrication de semi-conducteurs modernes.
Alors que l’industrie des semi-conducteurs continue de repousser les limites de la précision et de la miniaturisation, l’importance des technologies de coupe avancées telles que la machine de découpe orbitale de tubes ne fera que croître.
