Les systèmes de gazoducs de haute pureté constituent l’épine dorsale invisible de nombreuses industries avancées, notamment la fabrication de semi-conducteurs, les produits pharmaceutiques, la biotechnologie, l’aérospatiale et le traitement chimique spécialisé. Dans ces environnements, même la plus petite particule de contamination ou défaut de surface peut entraîner de graves pannes opérationnelles, des défauts de produit ou des risques pour la sécurité.
En raison de ces exigences extrêmement strictes, chaque étape de la fabrication du pipeline doit répondre à des normes ultra-propres. Parmi toutes ces étapes, la découpe des tuyaux est l’une des plus critiques. Une extrémité de tuyau mal coupée peut introduire des bavures, de l'oxydation, des microcontaminations ou des imprécisions dimensionnelles qui compromettent l'ensemble du système.
C’est pourquoi les machines de découpe orbitale sont devenues une technologie essentielle dans la fabrication de gazoducs de haute pureté. Ils offrent des performances de coupe précises, propres et reproductibles qui répondent aux exigences exigeantes des systèmes de tuyauterie ultra-propres.
Cet article explore le rôle des machines de découpe orbitale dans les systèmes de gazoducs de haute pureté, leurs principes de fonctionnement, leurs avantages techniques, leurs applications industrielles et pourquoi elles sont essentielles pour les infrastructures modernes ultra-propres.
Les systèmes de gazoducs de haute pureté sont des réseaux spécialisés conçus pour transporter des gaz sans introduire de contamination. Ces gaz peuvent inclure :
Azote de très haute pureté (N₂)
Argon (Ar)
Oxygène (O₂)
Hydrogène (H₂)
Gaz de procédé spéciaux utilisés dans la fabrication de semi-conducteurs
Ces pipelines sont largement utilisés dans :
Fabriques de semi-conducteurs (fabrication de plaquettes)
Salles blanches pharmaceutiques
Installations de production de biotechnologie
Systèmes de distribution de gaz de laboratoire
Environnements d'essais aérospatiaux
L’exigence clé de ces systèmes est simple mais extrêmement stricte :
Le gaz doit rester chimiquement et physiquement pur de la source au point d’utilisation.
Même une contamination microscopique peut entraîner :
Défauts des puces semi-conductrices
Instabilité des réactions chimiques
Échecs de la production médicale
Corrosion des équipements
Risques pour la sécurité
Par conséquent, chaque composant du pipeline doit être fabriqué sous un contrôle strict de la propreté, y compris la découpe des tuyaux.
La découpe des tuyaux est souvent sous-estimée, mais dans les applications de haute pureté, elle constitue l'une des étapes de fabrication les plus sensibles.
Les méthodes de découpe traditionnelles peuvent présenter plusieurs problèmes :
Les bavures métalliques à l’intérieur ou à l’extérieur du tuyau peuvent :
Se détacher dans le flux de gaz
Provoquer une contamination en aval
Interférer avec le soudage orbital
Piège les particules et l'humidité
Dans les systèmes ultra-propres, même les bavures microscopiques sont inacceptables.
Les méthodes de découpe à haute température telles que la découpe abrasive ou thermique peuvent créer :
Bords de tuyaux oxydés
Décoloration
Propriétés matérielles modifiées
Ces changements réduisent la résistance à la corrosion et augmentent le risque de contamination.
Une coupe incohérente peut entraîner :
Mauvais alignement des soudures
Lacunes dans les joints de tuyaux
Risque de fuite accru
Les systèmes de haute pureté nécessitent des tolérances extrêmement strictes.
Des outils de coupe inappropriés peuvent générer :
Particules métalliques
Poussière et débris
Micro-fragments de surface
Ces contaminants sont extrêmement dangereux dans les environnements semi-conducteurs et pharmaceutiques.

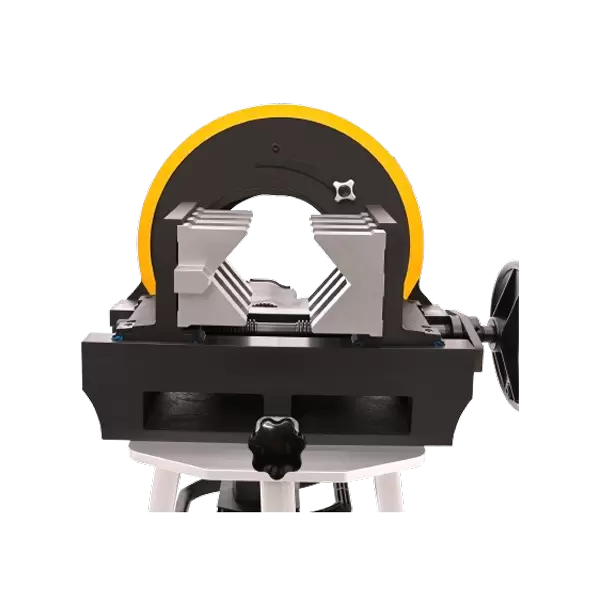

Les machines de découpe orbitale sont des systèmes de découpe de tubes de précision qui fonctionnent en faisant tourner une tête de coupe autour d'un tube stationnaire.
Au lieu de faire tourner le tuyau (ce qui peut provoquer une instabilité), la machine :
Maintient le tuyau fermement en place
Fait pivoter l'outil de coupe à 360° autour de lui
Applique une pression d'alimentation contrôlée
Produit une coupe uniforme et nette
Cette conception est idéale pour les applications de haute pureté car elle garantit :
Conditions de coupe stables
Risque de contamination minime
Haute précision dimensionnelle
Extrémités de tuyaux sans bavures
Les machines de découpe orbitale sont spécialement conçues pour répondre aux exigences strictes des systèmes de canalisations ultra-propres.
L’un des avantages les plus importants des machines de découpe orbitale est leur capacité à produire des extrémités de tuyaux sans bavures.
Ceci est réalisé grâce à :
Mouvement de coupe rotatif contrôlé
Engagement de lame de précision
Contrôle stable de l'avance
Fonctionnement à faibles vibrations
Une coupe sans bavure garantit :
Aucune particule métallique libre ne pénètre dans le système de gaz
Nettoyer les surfaces de soudage
Risque réduit de contamination en aval
Dans les industries des semi-conducteurs et pharmaceutiques, cette fonctionnalité est essentielle.
De nombreuses machines de découpe orbitale utilisent un procédé de découpe à froid, c'est-à-dire :
Aucune chaleur excessive n'est générée
Aucune déformation thermique ne se produit
Aucune couche d'oxydation ne se forme
Ceci est extrêmement important car l’oxydation peut :
Libère les particules dans le flux de gaz
Réduire la résistance à la corrosion
Affecte la qualité de la soudure
La découpe à froid garantit que le tube conserve ses propriétés métallurgiques d'origine.
Les systèmes de gaz de haute pureté reposent en grande partie sur le soudage orbital après découpe. Les extrémités des tuyaux doivent donc être parfaitement préparées.
Les machines de découpe orbitale offrent :
Coupes carrées (90°)
Écart de tolérance minimal
Surfaces d'extrémité lisses
Géométrie cohérente des tuyaux
Cela permet de :
Soudures orbitales plus solides
Défauts de soudure réduits
Fiabilité améliorée du système
L'alignement des canalisations est essentiel dans les systèmes de haute pureté.
Les machines de découpe orbitale utilisent des pinces à centrage automatique qui :
Tenez le tuyau uniformément
Prévenir la déformation
Maintenir l'alignement axial
Cela garantit :
Pas d'extrémités de tuyau ovales
Aucun désalignement pendant le soudage
Répartition uniforme de la pression de coupe
Contrairement aux outils de coupe abrasifs, les machines de coupe orbitales génèrent un minimum de débris.
C'est parce que :
Aucun processus de broyage n’est impliqué
La coupe est contrôlée et propre
L’enlèvement du métal est précis plutôt que destructeur
Cela réduit considérablement le risque de contamination dans les environnements de salle blanche.
Les systèmes de haute pureté nécessitent une cohérence sur les longs réseaux de pipelines.
Les machines de découpe orbitale assurent :
Des coupes identiques à chaque fois
Qualité de production stable
Dépendance réduite de l'opérateur
Ceci est essentiel pour les usines de fabrication de semi-conducteurs à grande échelle et les systèmes de distribution de gaz industriels.
Les usines de fabrication de semi-conducteurs nécessitent des systèmes de distribution de gaz ultra-propres pour des processus tels que :
Photolithographie
Gravure
Déposition
Les machines de découpe orbitale garantissent une préparation des tubes sans contamination, permettant ainsi une production de copeaux sans défauts.
La production pharmaceutique nécessite des systèmes de gaz et de fluides stériles.
Les machines de découpe orbitale contribuent à garantir :
Construction de pipelines hygiéniques
Conformité aux normes GMP
Environnements de traitement sans contamination
Les systèmes biotechnologiques s'appuient sur des environnements gazeux stériles pour :
Processus de culture cellulaire
Systèmes de fermentation
Recherche en laboratoire
Une coupe propre des tuyaux est essentielle pour maintenir l’intégrité biologique.
Les systèmes d’essais aérospatiaux et de propulsion utilisent des gaz de haute pureté tels que l’oxygène et l’azote.
Les machines de découpe orbitale assurent :
Joints de canalisation sans fuite
Fiabilité structurelle élevée
Assemblage de précision
Les laboratoires de recherche ont besoin de réseaux d’acheminement de gaz flexibles et ultra-propres.
La découpe orbitale garantit un transport de gaz sûr et sans contamination.
Lors de la sélection de machines de découpe orbitale pour les systèmes de gaz de haute pureté, plusieurs caractéristiques sont essentielles :
Les machines doivent gérer :
Acier inoxydable 304
Acier inoxydable 316L
Alliages spéciaux
Un contrôle précis de l'alimentation garantit :
Surfaces de coupe lisses
Contrainte matérielle minimale
Certaines machines sont conçues pour :
Faible émission de particules
Normes d'exploitation des salles blanches
Les machines de découpe orbitales portables permettent :
Installation sur site
Construction de pipelines sur le terrain
Opérations d'entretien
La qualité de coupe affecte directement la qualité du soudage, l'intégration est donc importante pour :
Systèmes de pipelines automatisés
Lignes de fabrication de haute précision
| Fonctionnalité | Machines de découpe orbitales | Coupe Traditionnelle |
|---|---|---|
| Formation de bavures | Minimal | Haut |
| Génération de particules | Très faible | Haut |
| Risque d'oxydation | Aucun (découpe à froid) | Haut |
| Précision dimensionnelle | Excellent | Incompatible |
| Qualité de préparation des soudures | Prêt pour le soudage | Nécessite une refonte |
| Adéquation aux salles blanches | Oui | Non |
Cette comparaison explique clairement pourquoi les machines de découpe orbitale sont préférées dans les industries de haute pureté.
À mesure que les industries évoluent vers des normes de pureté plus élevées, la technologie de coupe orbitale continue d’évoluer.
Les principales tendances comprennent :
Systèmes de découpe et de soudage entièrement automatisés
Optimisation des paramètres de coupe basée sur l'IA
Surveillance intelligente de la contamination
Intégration avec les systèmes d'usine numérique
Conceptions avancées à faibles émissions de particules
Ces innovations amélioreront encore la fiabilité de la construction de pipelines ultra-propres.
Les systèmes de gazoducs de haute pureté exigent une précision, une propreté et une fiabilité extrêmes à chaque étape de la fabrication. La coupe des tuyaux, bien que souvent négligée, joue un rôle essentiel pour garantir l'intégrité du système.
Les machines de découpe orbitale offrent une solution supérieure en offrant :
Coupe de tuyaux sans bavure
Découpe à froid sans oxydation
Haute précision dimensionnelle
Faible génération de particules
Préparation parfaite des soudures
Grâce à leur conception mécanique avancée et à leurs systèmes de contrôle de précision, les machines de découpe orbitale sont devenues un outil essentiel dans la construction de gazoducs de semi-conducteurs, pharmaceutiques, biotechnologiques, aérospatiaux et de laboratoire.
À mesure que les normes de l’industrie continuent d’augmenter, les machines de découpe orbitale resteront une technologie fondamentale pour construire des systèmes de distribution de gaz sûrs, efficaces et ultra-propres.
